什么是光學透鏡？

我們常說的光學透鏡是一種將光線聚合或分散的設備，通常是由一片玻璃構成，但用于其他電磁輻射的類似設備通常也稱為透鏡。光學透鏡有兩類，中間厚邊緣薄的叫凸透鏡，中間薄邊緣厚的叫凹透鏡，比球面半徑小許多的透鏡叫薄透鏡，薄透鏡的幾何中心叫透鏡的鏡心。透鏡是利用光的折射規律工作的．

凸透鏡（正透鏡）：中間厚,邊緣薄,有雙凸、平凸、凹凸（月牙凸）三種；

雙凸：曲率越高，焦距越短。對稱特性使它的球差最小。當雙凸透鏡系統完全對稱時（1:1 放大），球差、惠差以及畸變均達到最小。凸透鏡主要用于聚焦或者像放大。

平凸：光路中，曲面面向平行光，平面朝向焦點。常被用來準直發散的光束或者復雜光路的聚焦。

月牙凸：它常跟別的透鏡配合使用以產生更長或者更短的焦距。例如將月牙凸透鏡放在一個平凸透鏡后以縮短焦距而不降低光學系統性能。它凹面的曲率略大于凸面的，目的是能產生一個實相。

凹透鏡（負透鏡）：中間薄,邊緣厚,有雙凹、平凹、凸凹（月牙凹，中心薄于邊緣）三種.

雙凹透鏡，用來使光線發散和縮小像的尺寸，也被用作增加光學系統的焦距和準直匯聚的光束。

平凹透鏡，負焦距，產生虛像，可用作闊束或增大focal length 。

月牙凹透鏡，也叫凸凹透鏡，用作減少或消除透鏡間耦合時產生的附件的球差或惠差。

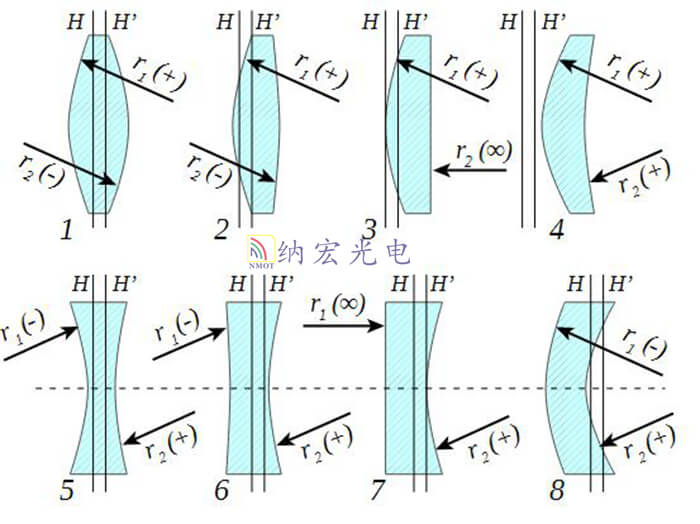

1-4為凸透鏡，5-8為凹透鏡，其中：

1 - 對稱雙凸透鏡，2 - 非對稱雙凸透鏡，3 - 平凸透鏡

4 - 凹凸透鏡（凸度大于凹度），5 - 對稱雙凹透鏡

6 - 非對稱雙凹透鏡， 7 - 平凹透鏡，8 - 凸凹透鏡（凹度大于凸度）

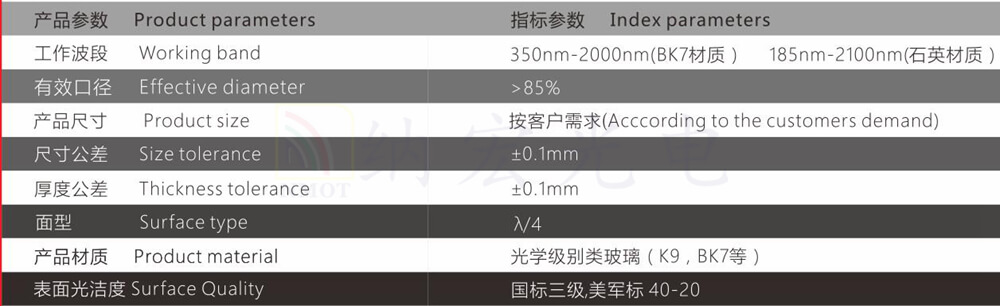

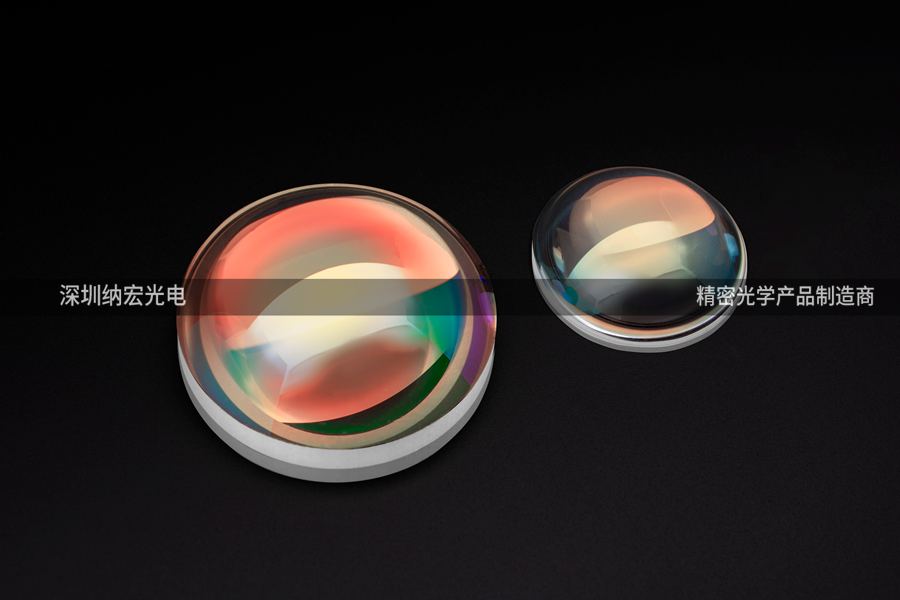

深圳納宏光電專業生產光學棱鏡透鏡，光學玻璃材料采用進口肖特玻璃生產制作。棱鏡、透鏡的尺寸可以根據客戶的要求進行生產要求定制。產品可以選擇不鍍膜，鍍膜可以選用，抗反射膜、高反射膜或局部反射膜。
